三菱FX5U系列Modbus/TCP主站通讯功能的实现

  • 三菱FX5U系列Modbus/TCP主站通讯功能的实现已关闭评论
  • A+
所属分类:其他

三菱FX5U系列Modbus/TCP主站通讯功能

1.模拟量4-20mm转Modbus/TCP转换模块

2.plc通讯功能设置

3.编写通讯程序

4.测试通讯程序

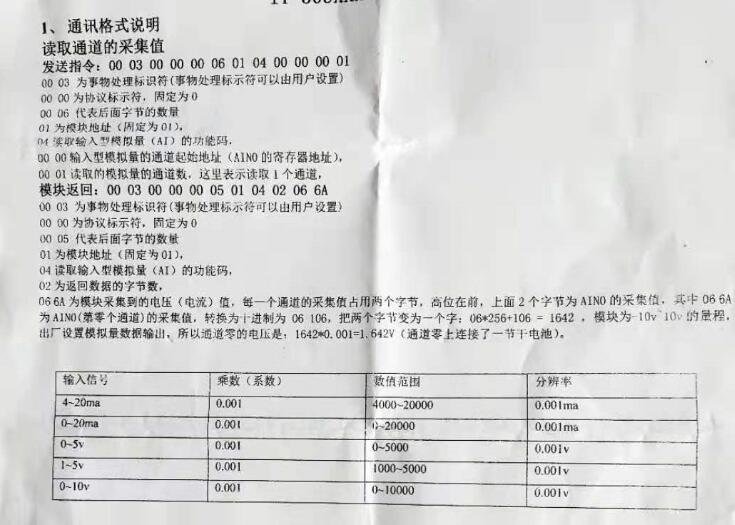

A.通讯格式说明

三菱FX5U系列Modbus/TCP主站通讯功能的实现

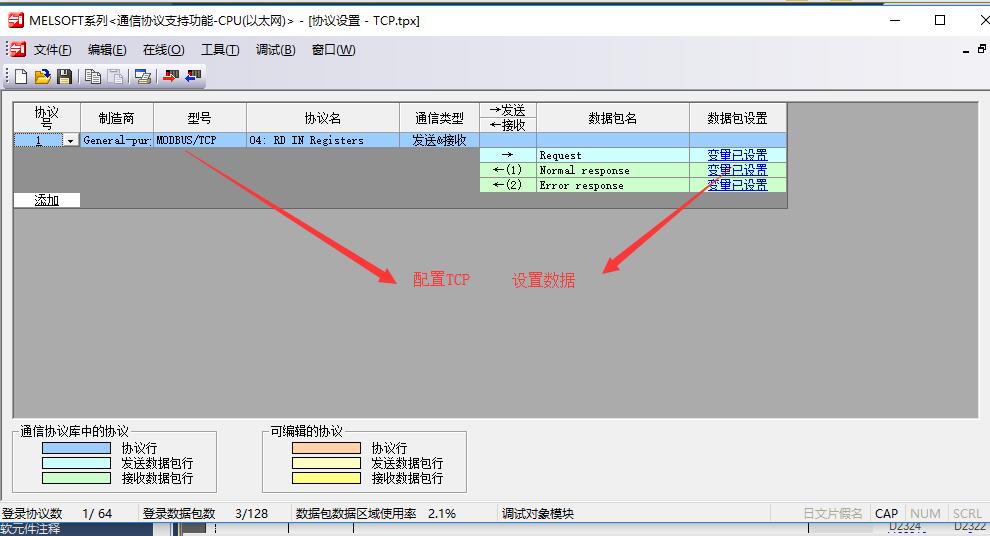

通讯协议设置

三菱FX5U系列Modbus/TCP主站通讯功能的实现

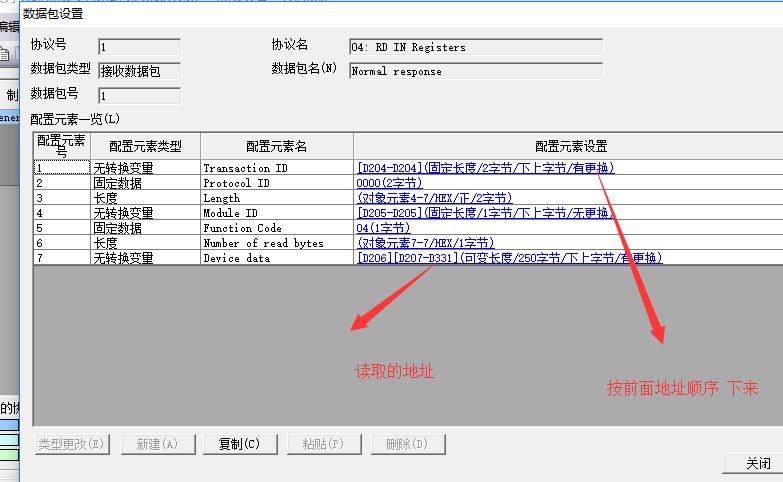

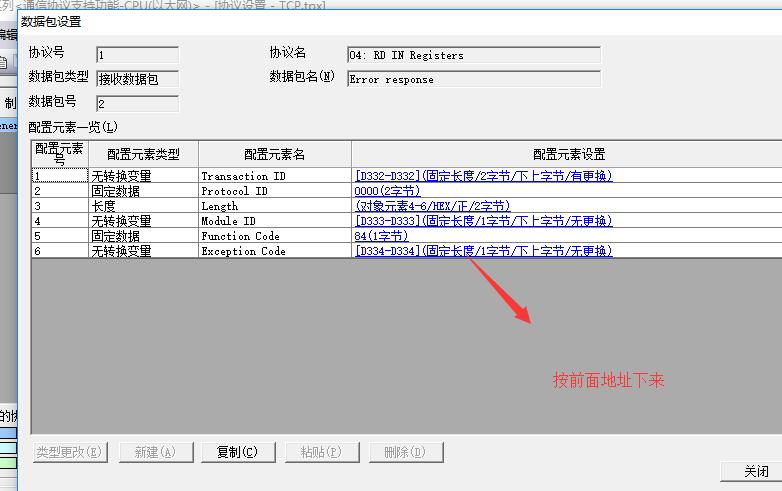

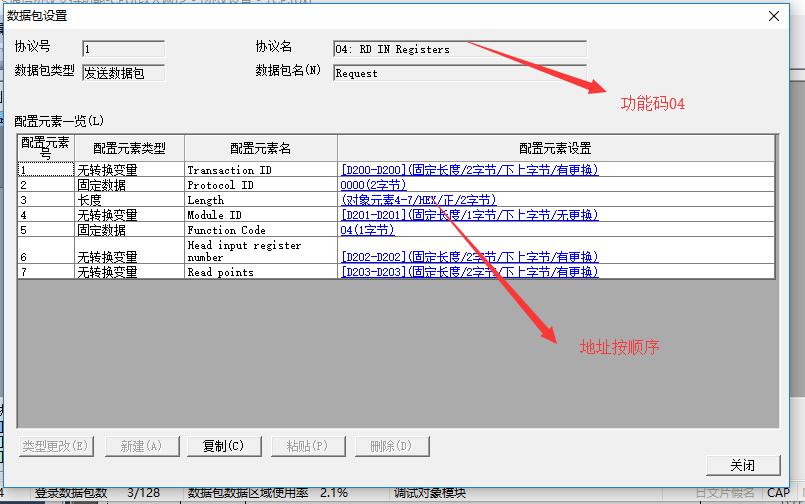

通讯寄存器设置

三菱FX5U系列Modbus/TCP主站通讯功能的实现
三菱FX5U系列Modbus/TCP主站通讯功能的实现
三菱FX5U系列Modbus/TCP主站通讯功能的实现

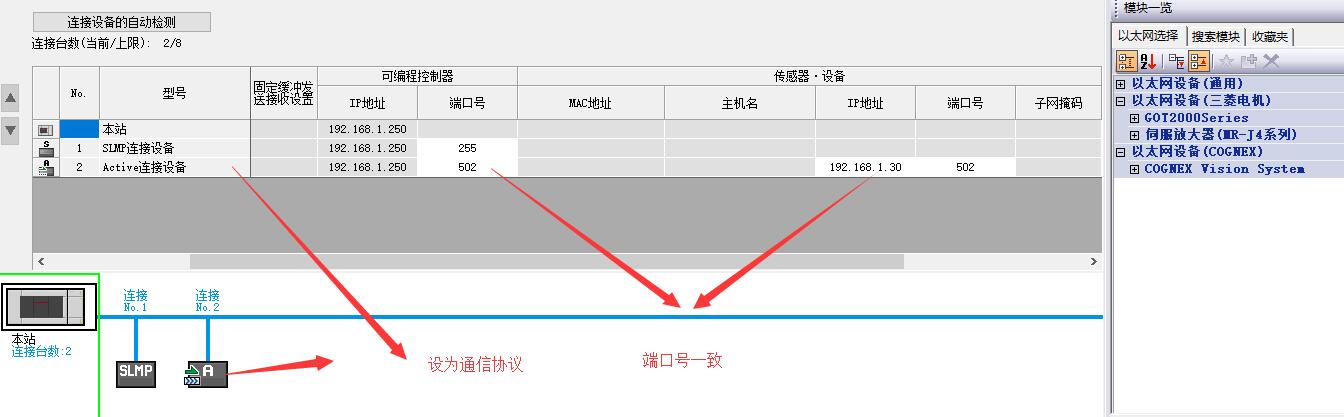

通讯IP与端口号设置

三菱FX5U系列Modbus/TCP主站通讯功能的实现

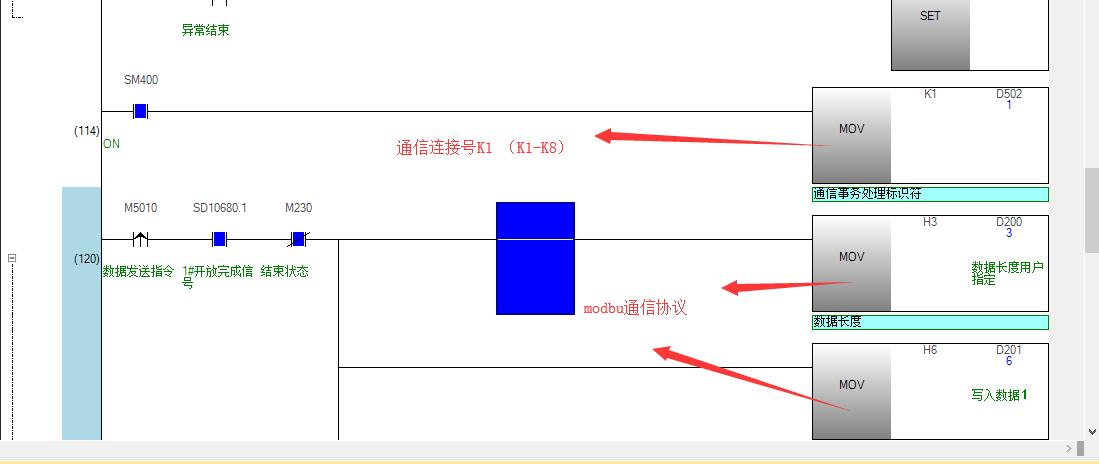

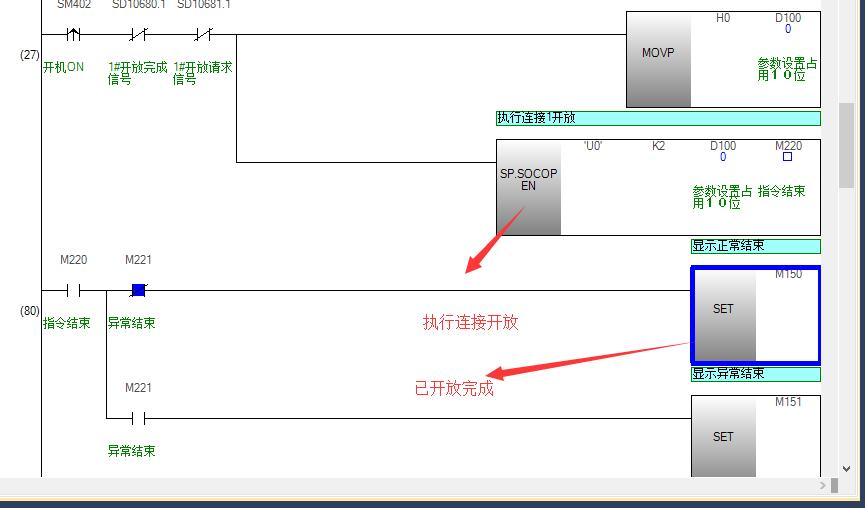

通信开放程序编写

三菱FX5U系列Modbus/TCP主站通讯功能的实现

通信协议号 1 数据格式

三菱FX5U系列Modbus/TCP主站通讯功能的实现

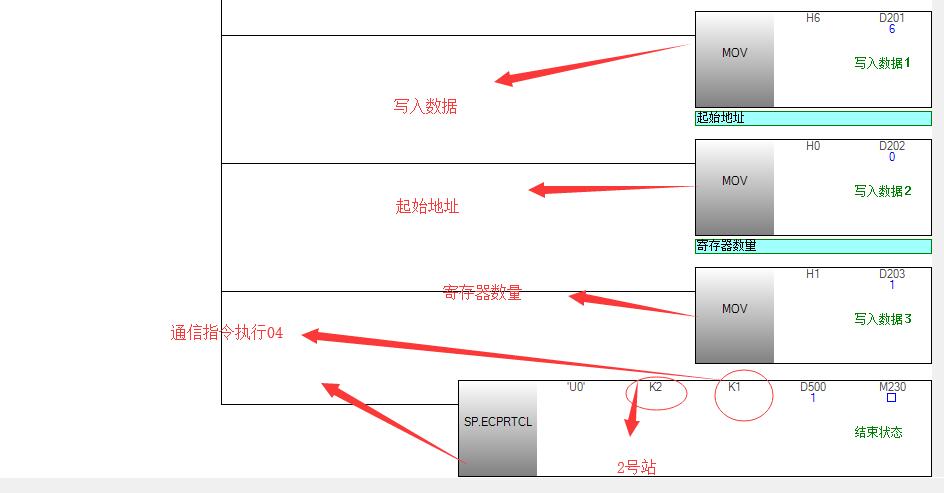

通讯数据写入

三菱FX5U系列Modbus/TCP主站通讯功能的实现
